大型泵站钟型流道设计计算 v1.0绿色版

这是一个钟型流道的设计计算工具，供设计时参考。流道是指液压系统中流体在元件内流动的通路。普通的流道系统也称作浇道系统或是浇注系统，是熔融塑料自射出机射嘴到模穴的必经信道。流道系统包括主流道、分流道以及浇口。相似软件版本说明软件地址广联达预算软件3.0 免费版查看Dewater1.0 最新版查看众星建筑资源8.1.1.0 电脑版查看工程常用资料1.0 中文版查看

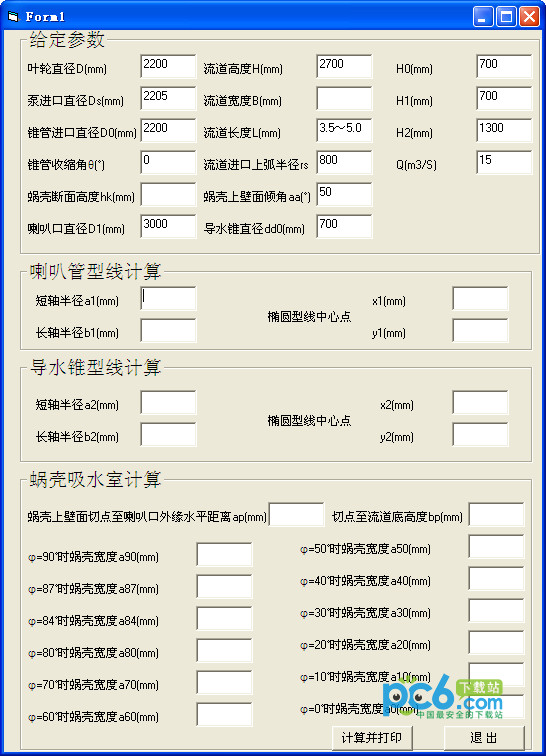

钟型流道设计数据

************************** 给定参数 ********************* 叶轮直径D(mm)=2200 ---- 流道高度H(mm)=2700 H0(mm)=0700 ---- 泵进口直径Ds(mm)=2205 流道宽度B(mm)= ---- H1(mm)=0700 锥管进口直径D0(mm)=2200 ---- 流道长度L(mm)=3.5～5.0 H2(mm)=1300 ---- 锥管收缩角θ(°)=0000 流道进口上弧半径rs(mm)=0800 ---- Q(m3/s)=0015 蜗壳断面高度Hk(mm)=2200 ---- 蜗壳上壁面倾角aa(°)=0050 喇叭口直径D1(mm)=3000 ---- 导水锥直径dd0(mm)=0700 ************************** 喇叭管型线计算 ********************* 短轴半径a1(mm)=0400 ---- 长轴半径b1(mm)=0700 椭圆型线中心点x1(mm)=1500 ---- 椭圆型线中心点y1(mm)=0700 ************************** 导水锥型线计算 ********************* 短轴半径a2(mm)=1150 ---- 长轴半径b2(mm)=2000 椭圆型线中心点x2(mm)=1500 ---- 椭圆型线中心点y2(mm)=0700 ************************** 蜗壳吸水室计算 ********************* 蜗壳上壁面切点至喇叭口外缘水平距离ap(mm)=0225 切点到流道底高度bp(mm)=1421 蜗壳断面宽度00(°)=1492 蜗壳断面宽度10(°)=1754 蜗壳断面宽度20(°)=1969 蜗壳断面宽度30(°)=2156 蜗壳断面宽度40(°)=2323 蜗壳断面宽度50(°)=2476 蜗壳断面宽度60(°)=2618 蜗壳断面宽度70(°)=2750 蜗壳断面宽度80(°)=2876 蜗壳断面宽度90(°)=3097
